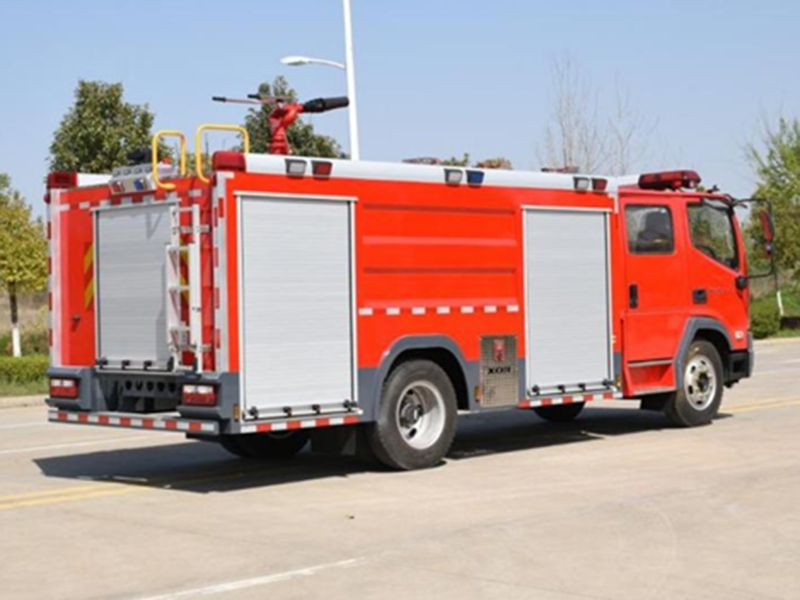

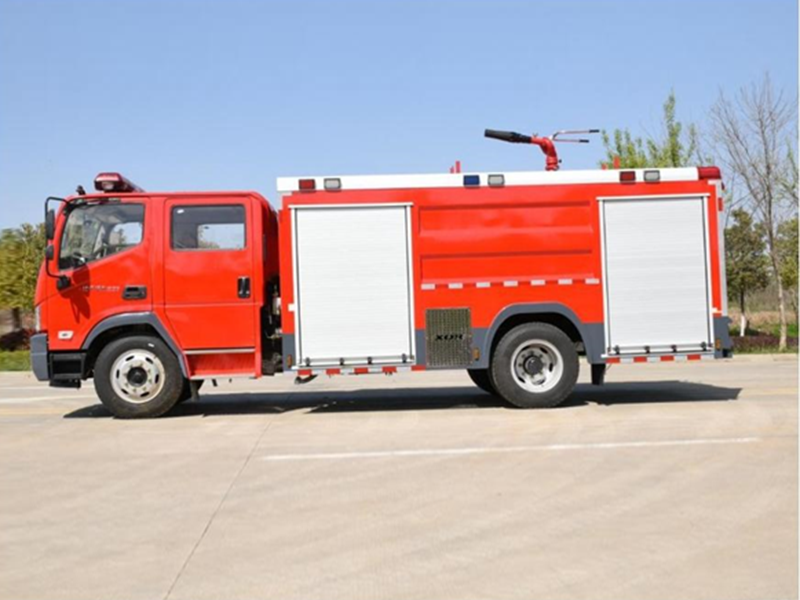

6.0吨 国六 福田泡沫消防车-外露

一 、 整车要求

福田泡沫消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成， 该车装配铝合金后爬梯(可拆卸),泵房在整车尾部，罐体为钢板焊接式，水罐材质为 优质碳钢板，罐体内部做防腐处理，载水4.5方，泡沫罐材质为优质不锈钢板，载泡沫液

1.5方。该车装备的 CB10/30 消防泵， PL8/24 两用消防炮。

二、 整车主要参数

外廓尺寸： 7745 x2450x3280mm

**总质量： 13590 kg

额定载质量：5890 kg

整备质量： 7250 kg

载液量： 4500 L ( 水 ) ; 1 5 0 0L ( 泡 沫 )

**车速： 90 km/h

水泵额定流量： 30 L/s@1.0MPa

消防炮额定流量： 24L/s@0.8MPa

消防炮射程： ≥55 m(水),≥42 m(泡沫)

接近角/离去角： 19°/13°

三、 底盘主要参数

型     号：BJ1144VKPFD-02   东风福田国VI底盘

驱动型式： 4×2

轴    距： 4300 mm

**车速： 110 km/h

发动机型号：WP4.1NQ190E61

额定功率：140 KW

总 质 量：14060 kg

四  、 驾  驶  室

结    构：平头、四开门双排驾驶室，后排座位安装3具空气呼吸器托架。

座位设置：前排3人(含驾驶员)+后排3人

设   备： 除原车设备外，加装有100W **报器、取力器**开关及****盒。

五  、容罐

容   量：水4500L;  泡沫1500L

材    质 ：水罐采用优质碳钢板，罐体内部进行腐处理，水

罐底板4mm 碳钢板，水罐侧板及封板3mm 碳钢板，水罐顶板

3mm 碳钢花纹板；泡沫罐采用优质不锈钢板，泡沫罐底板4mm

不锈钢板，泡沫罐侧板及封板3mm 不锈钢板，泡沫罐顶板

3mm 不锈钢花纹板；

结   构： 钢板焊接式，内设防荡板

设   备： ◇2个人口盖，带有快速锁紧及开启装置

◇ 2个液位指示计

◇ 2个排污口，手动阀** ◇1 个溢流装置

◇ 1个呼吸阀口

技术要求： 符合 XF39《消防车消防要求和试验方法》的有关规定

六 、消  防  泵

型   号： CB10/30 常压消防泵

流    量： 30L/s

压    力：1.0Mpe

**吸深：7m

引水时间： ≤35s

真空泵形式： 活塞式

安装形式： 后置式

七、管路系统

罐体管路材质为优质无缝钢管，通过法兰与各

部件连接。

罐出水管路： 设有1个 DN100 的罐出水管路，水

由罐体进入消防泵，装有1只DN100

手动蝶阀，通过DN100 挠性接头连接

水罐与消防泵。

外进水管路： 消防泵后部有一个外进水口，外接100吸水管，螺纹式管牙接口 (KA100

扪盖密封);

出水管路： ※消防泵左右各有1个 DN80 的常压出水口；

※ 1个 DN80 的炮管路，采用DN80 挠性接头，用 DN65 炮球阀**。

注水管路：  ※ 2个DN65管路(外注水)位于泵房内左右两侧；

※ 1个 DN65 罐注水管路，可通过消防泵直接向罐内注水；

放余水管路： 为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路： 为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

八、 泡沫比例混合器

型号： PH64

混合比： 6%

**混合流量： 64L/s

结构形式： 环泵式

九、 取力器

型    式 ：夹心式(全功率)

操    纵：电磁阀**(电动操控)

冷却方式：强制可调式水冷

润滑方式：飞溅式油润滑

十   、消   防  炮

型   号： PL8/24

流   量 ：24L/s

射    程：≥55    m(水),≥42 m(泡沫)

压    力：0.8MPa

回转角度： 水平360°,俯仰-45°~70°

十  一  、器  材  箱

材  质： 骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构： 全钢框架焊接结构，前器材箱左右侧各1扇铝合金卷帘门，后泵房左右后

侧各1扇铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

◇  按战斗编成和战斗展开设计器材集成； 按人体工程学原理设计各种器材托架； 按使用逻辑关系和使用频率放置器材；

◆  站在地面或踏板上2个动作内取用任何器材。

十   二  、电 器  系 统

※   驾驶室顶部配备1.6米长排豪华红红 LED **。

※整车后顶部安装50W LED 消防探照灯1个，360度遥控转动。

※   车辆尾部安装可折叠式爬梯。

※车辆两侧上方各配有2个红蓝爆闪灯及2个侧照明灯，下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有

照明灯，并符合GB4785 规定。

※ **报器功率为100W;  **报器、**、爆闪灯电路为**式附加电路，**

器件安装在驾驶室内。

※附加仪表、开关集中布置在**面板上，利于操作。仪表板上装有：压力表、

液位计、电源总开关及器材箱灯开关等。

十  三 、总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合 GB7956 的规定；

3、 液罐质量符合 XF39 的规定；

4、 整车外观美观大方，平整度符合 XF39 的规定；

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十四、  随车文件

1) 底盘使用说明书

2) 底盘维修手册

3)  底盘质量保修卡

4)  底盘合格证

7)底盘号码拓印件

8)消防车使用说明书

9)消防车消防器材清单

10)消防车合格证

5)  随车工具清单

6)  发动机号码拓印件

11)消防车跟踪服务卡

12)消防车交接清单

十五、 器材配置

30 常压泡沫消防车

器材标准配置表——螺纹式
