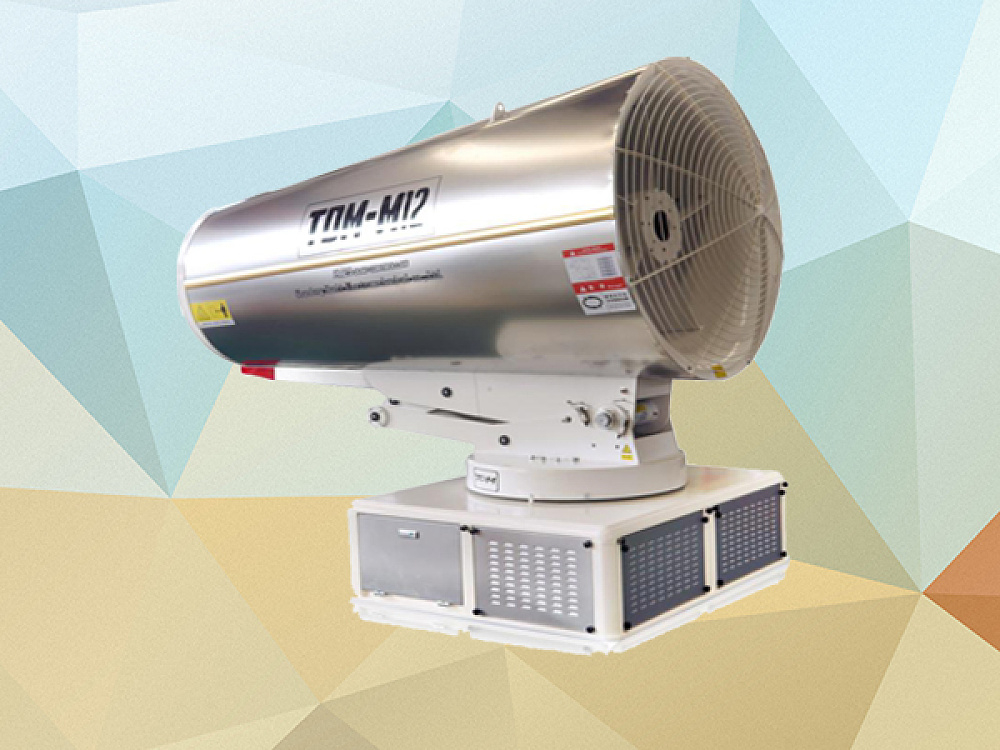

TDM-M12型雾炮机(120米射程)

一、结构原理：

TDM型雾炮机主要有：**高压风机、喷头、水泵、配电箱、遥控接收器、回转系统、升降系统、 底座等组成。喷雾机它的工作原理是利用了伯努利原理，即同**质里，流速大，压强小；流速小，压强大。流体会自动从高压流向低压。在通过三叉管时，低速流动的水流向高速的流动的空气。水被高速空气撕成一小滴一小滴，这些小水滴喷出来后就成了雾。

二、适用环境：

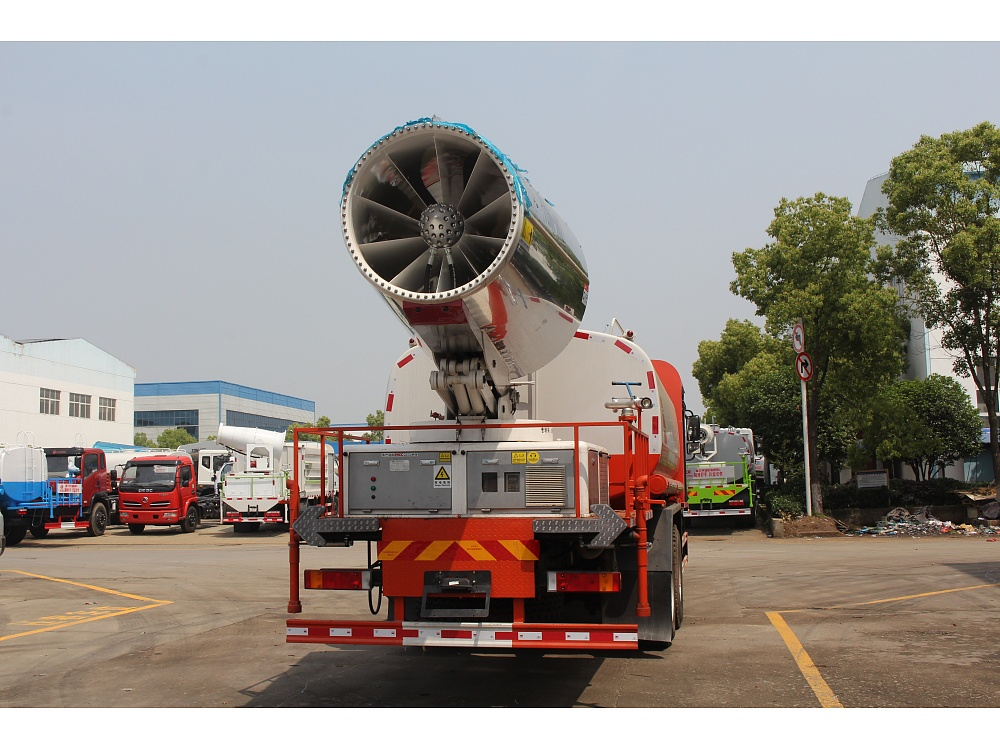

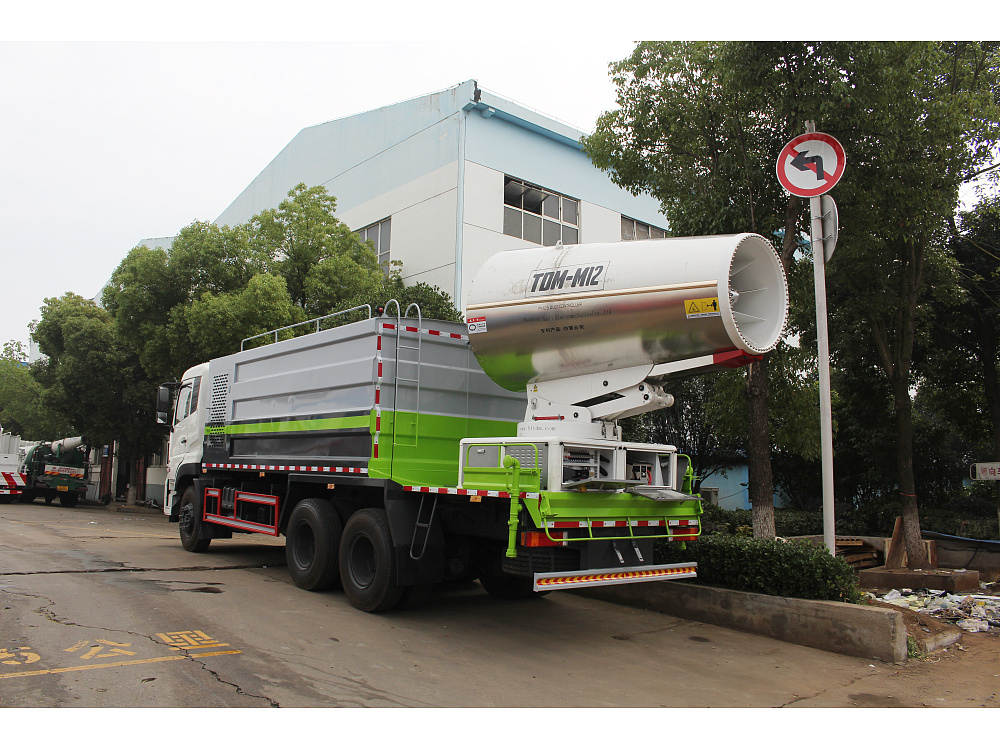

雾炮机不仅适用于除尘、雾霾防治还用于矿场、等室外大面积场所的污染。对煤炭堆场、采石场、城市房屋拆建、焦炭码头、工矿等区域的除尘，降温都有非常理想的效果。且还可车载移动式用于消毒喷雾杀菌。

三、此雾炮机性能优越之处：

1、雾炮机能在供水压力为1.2～2.0MPa的情况下,通过自身的加压装置将水输送至喷头，由风机将雾化的水珠颗粒抛射至规定距离（0.2米/秒以下风速状态）。

2、雾炮机喷射的水雾能对悬浮在空气中的粉尘颗粒进行有效地吸附，使粉尘受重力作用沉降，从而达到抑尘作用。

3、雾炮机具有泄水功能，当装置停止工作时，管道内的水可以排净。

4、雾炮机采用双管环形喷雾技术.

5、为了防止喷头堵塞，在雾炮机进水管路设有过滤装置。

6、雾炮机设有紧急停止按钮，操作安全可靠。

7、采用国内知名企业生产的不锈钢多级离心泵，不锈钢离心泵优点有不存在汽蚀毁坏及灌引水等问题、构造紧凑、占空中积小、装置维修便利、连续运转时间长，采用不锈钢结构更加耐腐蚀，使用寿命长等优点。

8、风扇采用丹麦原装进口PAG静音风扇，在有效的保证高风压、高风量、耐疲劳的前提下降低运行噪声，使用更加舒适；

四、主要附属材料性能特点：

1、控制阀选用优质品牌。

2、螺栓：采用高强度螺栓。

3、设备要求风筒支撑架及固定底座的连接，使用强度较大的回转驱动结构。

4、设备配置两级过滤装置，拆装容易并能够适用国家标准中水水质且不堵塞喷头。

5、所有的材料及零部件（或元器件）符合有关规范的要求，且应是新型的和优质的并能满足当地环境的要求。

五、供电和控制性能

1、雾炮机在AC380V三相四线电源下工作。

2、雾炮机控制方式：风机、水加压泵、旋转机构等均为电机驱动。

3、雾炮机可实现无线遥控控制。

4、所有电气设备外壳都具有防尘、防水措施。
